GR-MG: Leveraging Partially-Annotated Data via Multi-Modal Goal-Conditioned Policy

作者：Peiyan Li, Hongtao Wu, Yan Huang, Chilam Cheang, Liang Wang, Tao Kong

机构：CASIA / UCAS / ByteDance Research

发表信息：IEEE Robotics and Automation Letters；arXiv:2408.14368；论文标注为 2024 年 12 月接收，项目页引用为 2025 年 RA-L 论文

1. 论文速览

一句话总结：GR-MG 用一个带任务进度条件的目标图像生成模型，把语言指令和当前观测转成中间目标图像，再让多模态目标条件策略同时看语言、目标图像、历史观测和机器人状态来预测动作，从而利用缺动作标签的视频和缺文本标签的机器人轨迹。

难度评级：★★★★☆。阅读需要熟悉语言条件模仿学习、goal-conditioned policy、diffusion image editing、Transformer policy、cVAE 动作轨迹预测，以及 CALVIN 长程评测。

关键词：Robot manipulationPartially annotated dataGoal image generationMulti-modal goal-conditioned policyTask progress

阅读定位项	精简答案
论文要解决什么	语言条件机器人操作需要同时有动作和文本标注的轨迹，但这种 fully-annotated 数据昂贵；论文要把“有文本无动作的视频”和“有动作无文本的机器人轨迹”都纳入训练。
作者的方法抓手	把目标拆成两级：先用 InstructPix2Pix 风格的进度引导目标图像生成器产生 sub-goal image，再用同时条件于 text + goal image 的 GPT-style policy 预测动作轨迹、未来图像和任务进度。
最重要的结果	CALVIN ABC→D 中 5 连续任务平均完成数从 3.35 提到 4.04；真实机器人 simple 设置从 68.7% 到 78.1%，generalization 平均从 44.4% 到 60.6%。
阅读时要注意的点	核心不是单纯“生成好看的目标图”，而是进度条件、text+image 双条件 policy、两类部分标注数据分别进入两个模块的训练路径。

核心贡献清单

提出 Generative Robot Policy with Multi-modal Goals (GR-MG)，训练时可同时利用缺动作标签和缺文本标签的数据。
在目标图像生成阶段加入 task progress condition，用文本追加句子的方式把“已完成百分比”注入 T5 文本编码器。
在仿真和真实机器人上验证多任务、分布外泛化、数据稀缺、消融与 few-shot novel skill 学习。

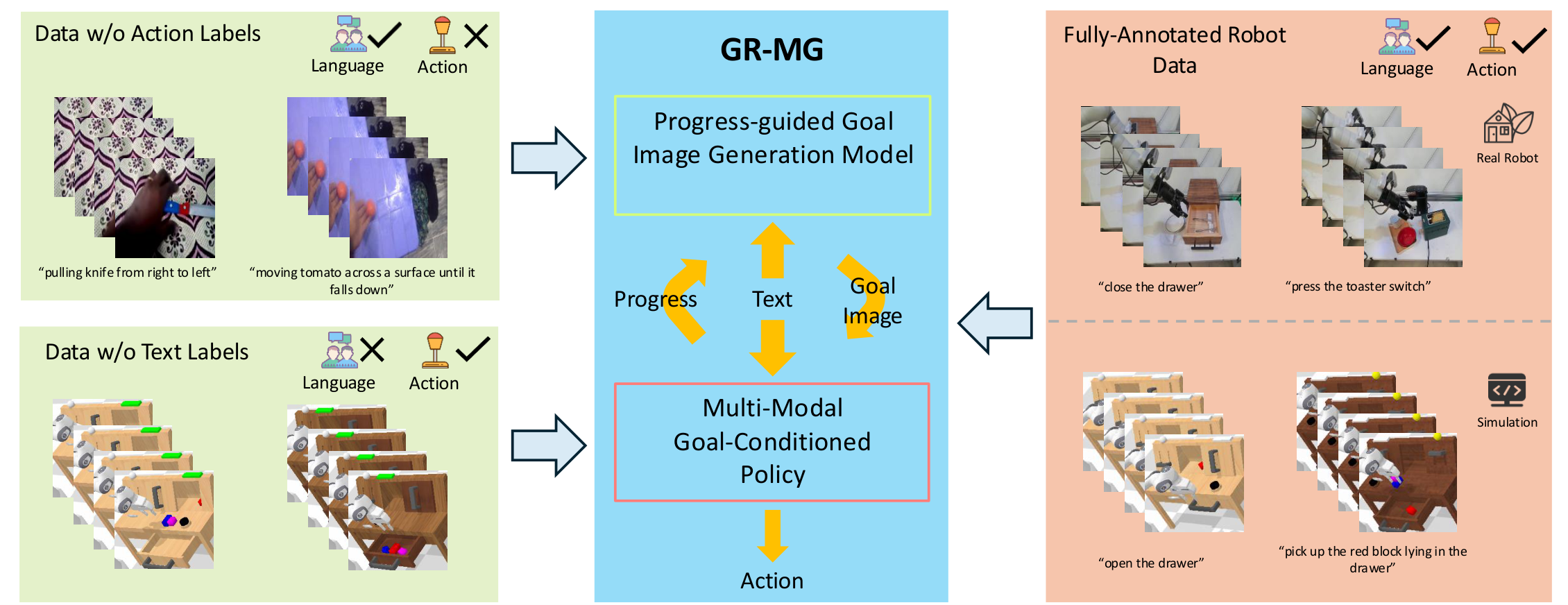

Fig. 1 / Overview：两个模块和两类部分标注数据的使用方式。

2. 动机

2.1 要解决什么问题

论文关注 language-conditioned visual robot manipulation。一个标准策略可写为：

策略用语言、历史图像和机器人状态直接预测当前动作轨迹。

$$\mathbf{a}_{t} = \pi(l, \mathbf{o}_{t-h:t}, \mathbf{s}_{t-h:t})$$

$l$	自然语言任务指令。
$\mathbf{o}_{t-h:t}$	从 $t-h$ 到 $t$ 的 RGB 观测序列，论文使用 static camera 和 wrist-mounted camera。
$\mathbf{s}_{t-h:t}$	末端执行器 6-DoF 位姿和二值 gripper 状态序列。
$\mathbf{a}_{t}$	当前要输出的动作轨迹，而不是单步动作。

难点在数据：fully-annotated trajectory 同时包含语言、图像、状态、动作，采集和标注成本都高。相反，text-annotated human activity videos 缺动作但容易从公开视频数据获得；robot trajectories without text labels 缺语言但可由机器人自主或半自主收集。GR-MG 的目标是把这两类数据都转成可训练信号。

2.2 已有方法卡在哪里

论文把已有路线分成两类：一类只利用缺某一种标签的数据，例如从视频学习表征或用无语言机器人轨迹训练；另一类用生成的目标图像/未来视频作为 policy 或 inverse dynamics 的条件。作者指出这些方法通常有两个问题：第一，goal generation 容易忽略任务进度，导致在“当前观测相同但阶段不同”的任务里生成错误目标；第二，如果 policy 只依赖生成图像，生成图一旦偏离语言指令，后续动作预测会变脆弱。

2.3 本文解决思路

GR-MG 的高层设计是“生成式目标 + 多模态条件策略”。生成器负责把语言和当前观测转成中间目标图像；策略不只看这个目标图像，也保留语言条件，因此生成图不准确时仍有文本信号约束动作预测。任务进度由 policy 在 rollout 中预测，再反馈给生成器形成闭环。

3. 相关工作梳理

技术线	代表方向	GR-MG 的定位
多模态目标条件策略	语言是灵活任务接口，目标图像/视频能提供更具体的视觉目标；VIMA、MDT、Mutex 等探索多模态 task specification。	GR-MG 在 inference 时仍只需要语言输入，但会先生成 goal image，再让 policy 同时条件于语言和 goal image。
基于生成目标的机器人操作	Susie 使用 pretrained image-editing diffusion model 生成目标图像，再交给 goal-conditioned policy。	GR-MG 延续“生成 goal image → policy”的范式，但加入 progress condition，并且 policy 不放弃语言条件。
部分标注数据	R3M、masked visual pretraining、world/video model、GR-1 等利用视频或机器人数据缓解标注稀缺。	缺动作标签的视频训练 goal image generator；缺文本标签的机器人轨迹训练 policy。两种缺口分别对应两个模块。

4. 方法详解

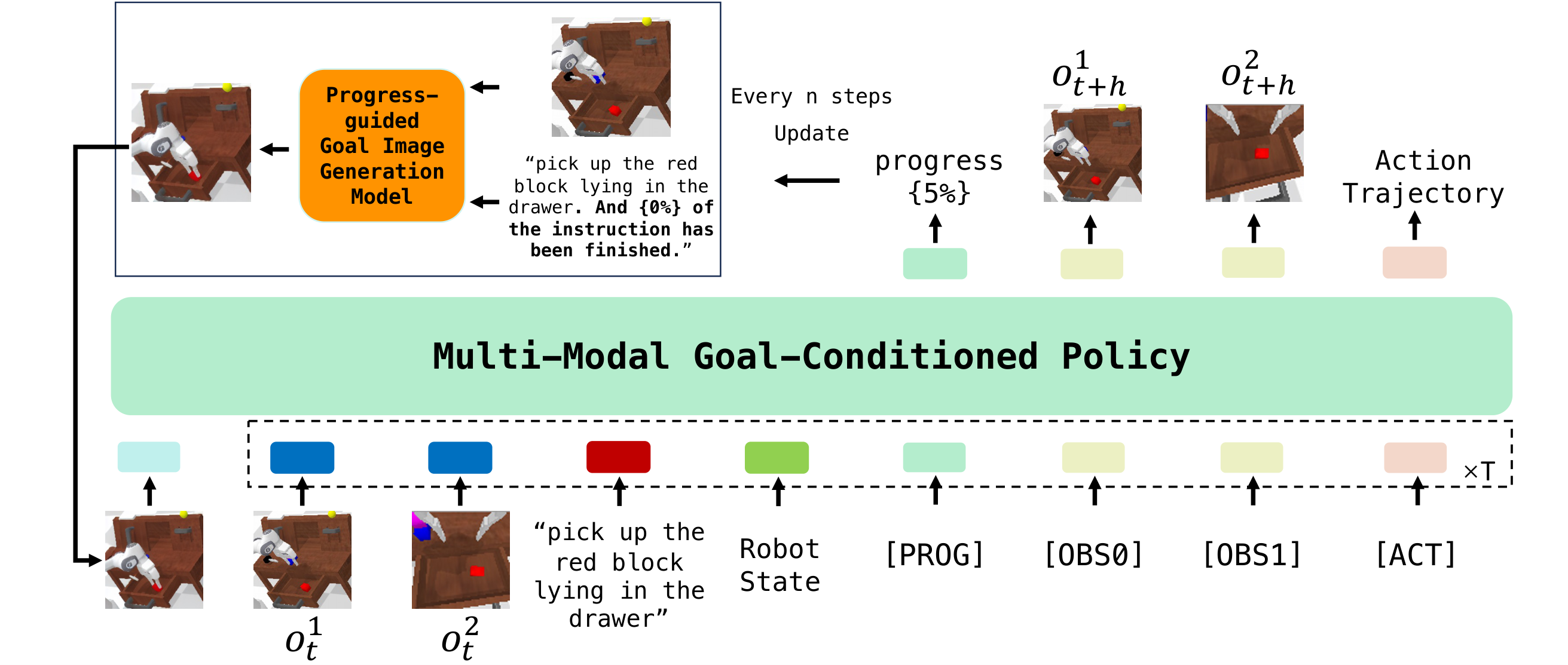

Fig. 2 / Network Architecture：进度引导目标图像生成器与多模态目标条件策略的闭环。

4.1 数据形式与训练信号分配

fully-annotated trajectory 被写成：

$$\tau = \{ l, (\mathbf{o}_{1}, \mathbf{s}_{1}, \mathbf{a}_{1}), \ldots, (\mathbf{o}_{T}, \mathbf{s}_{T}, \mathbf{a}_{T}) \}$$

其中语言 $l$、观测 $\mathbf{o}$、状态 $\mathbf{s}$、动作 $\mathbf{a}$ 都可用。GR-MG 把数据按标签缺失方式拆给不同模块：

数据类型	包含什么	用于训练哪个模块	训练时如何使用
fully-annotated robot trajectories	语言、图像、状态、动作	两个模块	生成器用当前帧、语言、未来帧、进度；policy 用语言、真实目标图、历史观测/状态和动作。
data w/o action labels	有文本的视频，无动作	goal image generation model	不需要动作，只要从视频中采样当前图和未来目标图即可。
data w/o text labels	有动作的机器人轨迹，无文本	multi-modal goal-conditioned policy	用 null string 作为文本条件，先训练 policy，再用 fully-annotated 数据 finetune。

4.2 Progress-guided Goal Image Generation Model

生成器基于 InstructPix2Pix，一个 diffusion-based image-editing model。输入是当前观察图像、文本任务描述和任务进度，输出是 $N$ steps 之后的 sub-goal image。作者沿用 Susie 的 sub-goal 思路，不直接生成最终状态，而是定期更新中间目标。

实现要点：progress 不是新增一个专门结构，而是拼进文本，例如 “pick up the red block. And 60% of the instruction has been completed.”，再由 T5-Base 编码。训练时进度从视频/轨迹 timestep 计算；推理时由 policy 预测。

附录 Data / Generation Model 给出复现细节：图像先 resize 到 $256\times256$；训练样本为 $(l, o_t, o_{t+k}, p)$；goal image 由未来 $k_\mathrm{min}$ 到 $k_\mathrm{max}$ 范围内的帧采样；latent diffusion 使用 VAE image encoder、U-Net denoising、text cross-attention 和 classifier-free guidance；推理 denoising steps 为 50。

数据集	$k_\mathrm{min}$	$k_\mathrm{max}$	说明
CALVIN	20	22	仿真基准。
Something-Something-V2	11	14	文本标注人类活动视频。
RT-1	5	6	真实机器人数据，用于扩展生成器训练。
Real	30	35	本文真实机器人数据。

4.3 Multi-modal Goal-Conditioned Policy

policy 继承 GR-1 的 GPT-style Transformer 结构，但做了三处关键改动：

加入 goal image condition：用 MAE tokenization 编码生成的目标图像，并把这些 token 放到输入序列前端，使后续 token 可 attend 到目标图。
加入 [PROG] query token：该 token 的输出 embedding 经线性层回归 task progress。
用 cVAE 预测 $k$ 步动作轨迹：将 action trajectory 编成 style vector，再和 [ACT] token 输出、$k$ 个 learnable token 一起送入 Transformer 解码动作轨迹。

附录 Multi-modal Goal Conditioned Policy 进一步说明：每张图先编码成 196 个 patch tokens 和 1 个 global token；196 个 patch tokens 经 Perceiver Resampler 降到 9 个 token；语言用 CLIP 编码；机器人状态用线性层编码；所有 token 通过线性层对齐到 GPT hidden size。GPT hidden size 为 384，12 heads，12 layers。

Algorithm: GR-MG inference loop
Input: text instruction l, observation/history o, robot state s
progress p = 0
Every n steps:
  prompt = l + " And {p}% of the instruction has been completed."
  goal_image = ProgressGuidedGenerator(current_image, prompt)
Each policy step:
  tokens = [MAE(goal_image), CLIP(l), MAE(o_{t-h:t}), Linear(s_{t-h:t}), [PROG], [OBS], [ACT]]
  action_trajectory, future_images, progress = GPTPolicy(tokens)
  execute first part of action_trajectory
  feed predicted progress back to generator at next goal update

4.4 训练目标

goal image generation model 按 DDPM 噪声预测方式训练；policy 则同时预测动作、未来图像和进度。policy loss 为：

这不是单一行为克隆损失，而是动作、图像预测、VAE 正则和进度回归共同约束。

$$L = l_\mathrm{arm} + 0.01 l_\mathrm{gripper} + 0.1 l_\mathrm{img} + l_\mathrm{kl} + l_\mathrm{prog}$$

$l_\mathrm{arm}$	机械臂动作预测损失。
$l_\mathrm{gripper}$	夹爪动作预测损失，权重 0.01。
$l_\mathrm{img}$	未来图像预测损失，权重 0.1，沿用 GR-1 训练信号。
$l_\mathrm{kl}$	cVAE 的 KL divergence。
$l_\mathrm{prog}$	任务进度预测损失，输出被反馈给生成器。

5. 实验

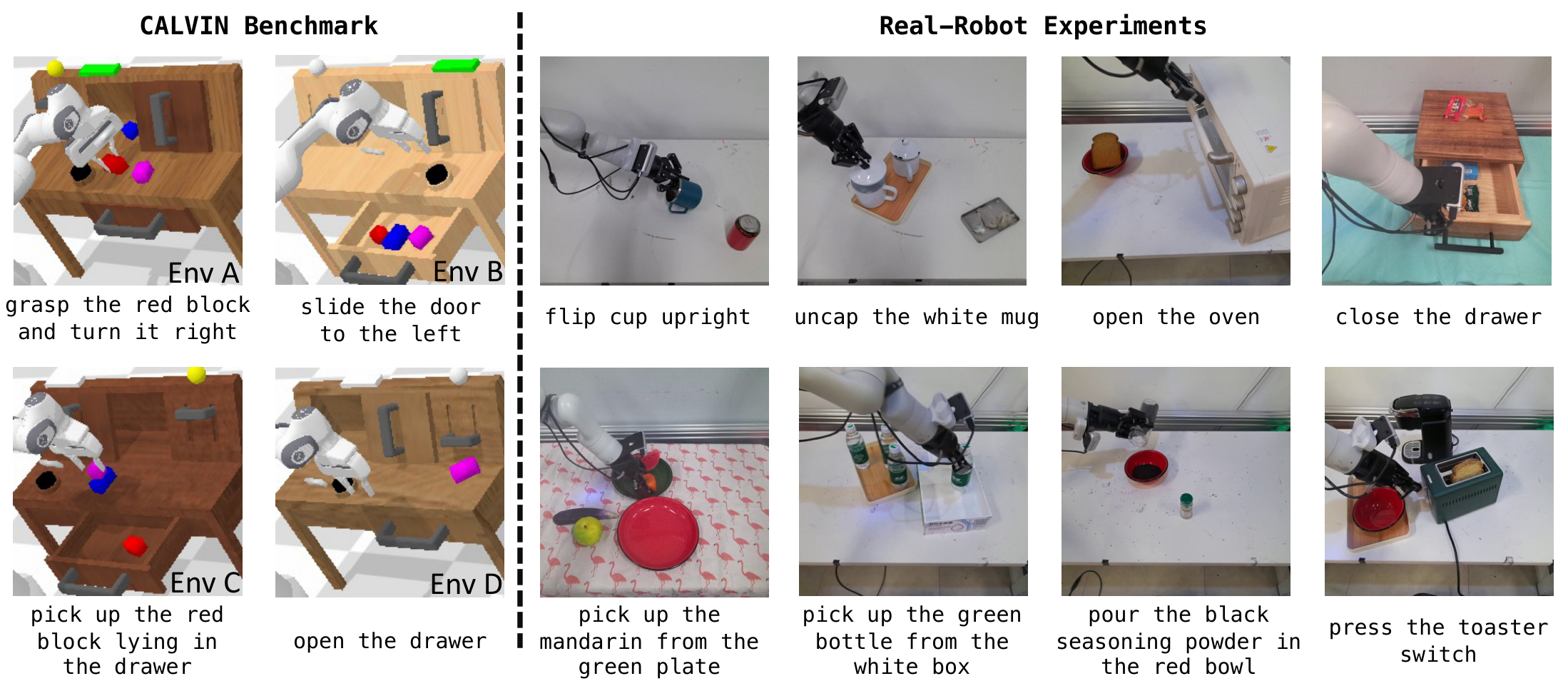

Fig. 3 / Experiments：CALVIN 34 个任务与真实机器人 58 个任务示例。

5.1 实验设置

实验组	数据与设置	评测问题
CALVIN ABC→D	在 Env A/B/C 训练，Env D 测试；约 18k fully-annotated trajectories；评测 1000 条 5-task chains。	多任务与 unseen environment 泛化。
CALVIN data scarcity	只用 10% fully-annotated 数据，约 1.8k trajectories / 0.1M frames；同时用 Env A/B/C 中 1M frames 的无文本轨迹先训练 policy。	缺 fully-annotated 数据时，data w/o text labels 是否有帮助。
真实机器人	Kinova Gen-3 + Robotiq 2F-85 + static/wrist cameras；18k demonstrations，37 个训练任务；训练生成器时加入 SSV2 和 RT-1。	simple、unseen distractors、unseen instructions、unseen backgrounds、unseen objects 的泛化。
few-shot novel skills	从 37 个任务 hold out 8 个任务，其中 7 个为 novel skills；先在 29 个任务/15k trajectories 训练，再用每任务 10 或 30 条轨迹 finetune。	新技能少样本学习能力。

5.2 CALVIN 主结果

方法	1 task	3 tasks	5 tasks	Avg. Len.
3D Diff Actor	93.8%	66.2%	41.2%	3.35 ± 0.04
GR-MG w/o image	91.0%	67.8%	47.7%	3.42 ± 0.28
GR-MG w/o text	91.8%	68.9%	48.1%	3.46 ± 0.04
GR-MG w/o progress	94.1%	75.2%	56.3%	3.76 ± 0.11
GR-MG	96.8%	81.5%	64.4%	4.04 ± 0.03

主表最关键的读法是看 long-horizon 指标：单任务成功率从 93.8% 到 96.8% 的提升不大，但 5 连续任务从 41.2% 到 64.4%，平均完成长度从 3.35 到 4.04，说明误差累积下的鲁棒性提升更明显。w/o text 和 w/o image 性能相近且都低于完整模型，支持论文关于 text + image 双条件互补的结论。

5.3 数据稀缺与部分标注数据

方法	fully-annotated data	partially-annotated data	1 task	5 tasks	Avg. Len.
GR-1	10%	否	67.2%	6.9%	1.41 ± 0.06
GR-MG w/o part. ann. data	10%	否	82.4%	19.7%	2.33 ± 0.04
GR-MG	10%	是	90.3%	37.5%	3.11 ± 0.08

在只给 10% 完整标注数据时，额外 1M frames 的无文本轨迹显著提高 policy 能力。作者观察到 w/o part. ann. data 往往能生成正确目标图，但 policy 跟随目标图能力不足，因此无文本机器人轨迹主要补强的是 policy，而不是生成器。

5.4 进度条件消融

方法	MSE ↓	PSNR ↑	SSIM ↑	CD-ResNet50 ↑
GR-MG w/o progress	965.347	18.821	0.721	0.945
GR-MG	903.139	19.121	0.730	0.946

这组实验把“progress condition 是否只是额外 prompt 装饰”变成可检验问题。四个目标图相似度指标都改善；定性图显示 w/o progress 可以生成视觉质量较高但与语言不一致的目标图，而完整模型更接近 ground truth。

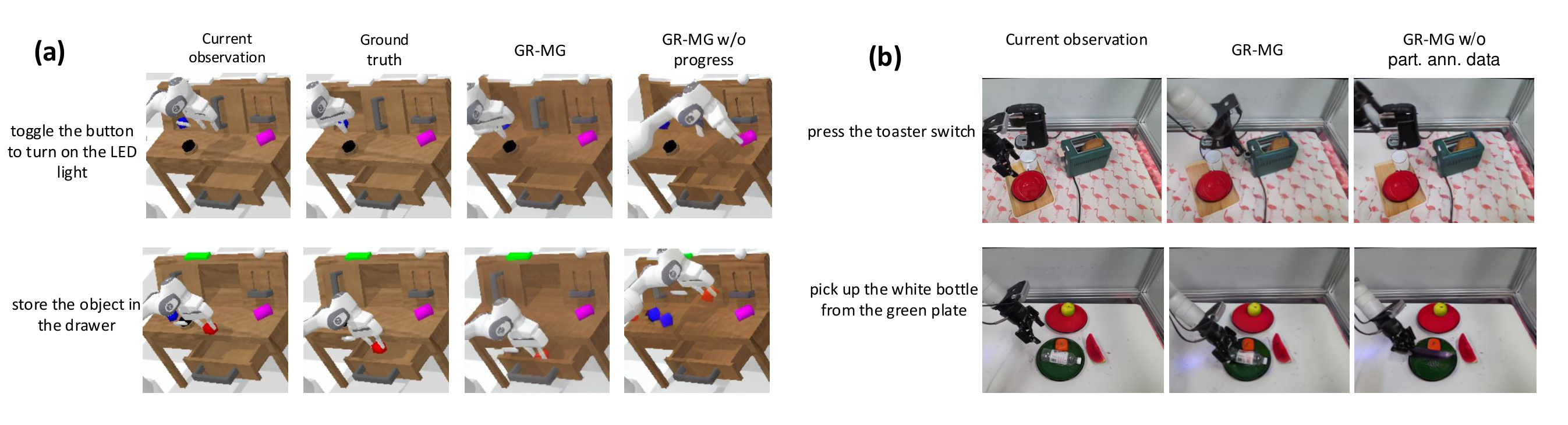

Fig. 4 / Generated goal images：进度信息和额外部分标注视频对目标图准确性的影响。

5.5 真实机器人结果

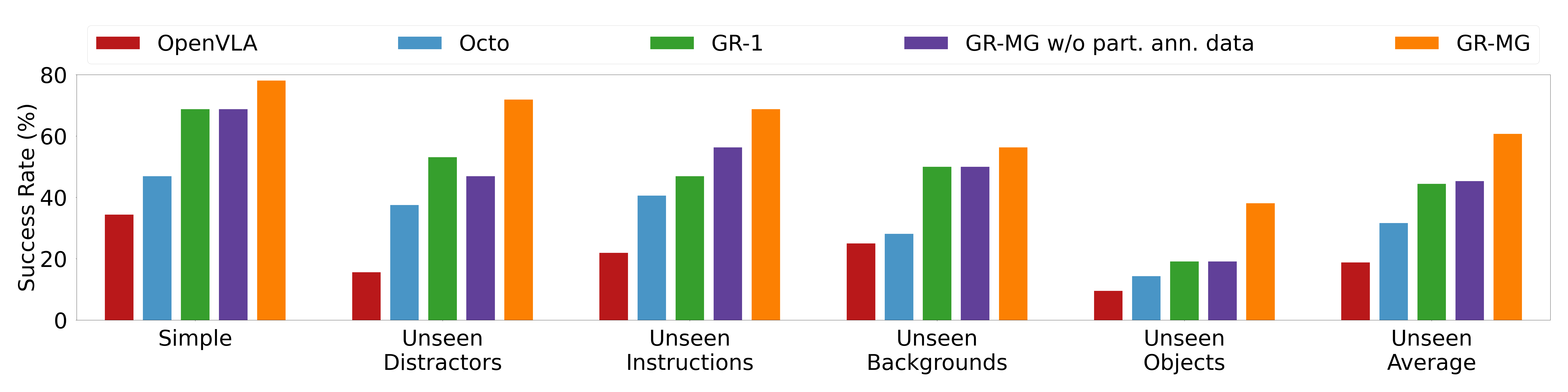

Fig. 5 / Success rates：真实机器人 simple 与四类 generalization setting。

真实机器人共评估 58 个任务。论文报告 GR-MG 在 simple 设置中把平均成功率从 68.7% 提到 78.1%，在四类 generalization 平均中从 44.4% 提到 60.6%。作者还逐一解释了 baseline 的典型失败：OpenVLA 的离散动作空间与缺少历史/腕部相机输入影响抓取与开合夹爪时机；Octo 有历史和 proprioception，但 unseen backgrounds / objects 泛化较弱；GR-1 在 unseen objects 中容易选错对象。对比 w/o part. ann. data 时，作者把改进归因于额外缺动作标签视频提升语言语义理解和 OOD 鲁棒性。

5.6 Few-shot Novel Skills

方法	10-shot	30-shot
OpenVLA	0.0%	2.5%
Octo	0.0%	0.0%
GR-1	2.5%	22.5%
GR-MG w/o part. ann. data	10.0%	27.5%
GR-MG	17.5%	37.5%

few-shot 部分的一个重要观察是：目标图生成器在少样本 finetune 后能生成较准确目标图，但 policy 仍是主要瓶颈。这个观察和结论中的 future work 对应，即进一步扩大 policy 的真实世界无文本轨迹训练。

6. 复现审计

6.1 代码与资源

已公开：官方 GitHub 为 bytedance/GR-MG。README 中给出 goal image generation model 与 multi-modal goal-conditioned policy 的安装脚本、训练脚本和 CALVIN 评估脚本，并提供 policy checkpoint、goal generation checkpoint、InstructPix2Pix、MAE 和 CALVIN 数据下载入口。

依赖较重：官方 README 标注测试环境为 CUDA 12.1 + Python 3.9；goal generation 与 policy 分别安装依赖。复现不仅需要 CALVIN，还涉及 Ego4D pretraining checkpoint 或自行预训练。

6.2 关键超参数

项目	Goal Image Generation Model	Multi-modal Goal-Conditioned Policy
batch size	1024	512
learning rate	8e-5	1e-3
optimizer	AdamW	AdamW
weight decay	1e-2	0
Adam beta1 / beta2	0.95 / 0.999	0.9 / 0.999
epochs	50	50

附录 Training：生成器在 16 张 NVIDIA A100 80GB 上训练 50 epochs，CALVIN 约 18 小时，真实机器人约 30 小时；policy 在 32 张 NVIDIA A800 40GB 上训练 50 epochs，CALVIN 约 17 小时，真实机器人约 7 小时。生成器训练使用 CenterCrop、ColorJitter，EMA 对稳定性能很关键。

6.3 复现路径

准备官方环境：分别安装 goal_gen/install.sh 与 policy/install.sh 所需依赖。
下载 InstructPix2Pix 权重到 resources/IP2P/，下载 MAE encoder 到 resources/MAE/，准备 CALVIN 数据。
训练目标图生成器：修改 goal_gen/config/train.json 后运行 bash ./goal_gen/train_ip2p.sh ./goal_gen/config/train.json。
policy 预训练：可使用作者提供的 Ego4D-pretrained checkpoint，也可用 bash ./policy/main.sh ./policy/config/pretrain.json 自行预训练。
训练 policy：设置 /policy/config/train.json 中的 pretrained model path，运行 bash ./policy/main.sh ./policy/config/train.json。
CALVIN 评估：运行 bash ./evaluate/eval.sh ./policy/config/train.json，并在脚本中指定 goal generation model 与 policy checkpoint。

7. 分析、局限与边界

7.1 这篇论文最有价值的地方

从论文自己的实验设计看，价值集中在“把两种不同缺失标签的数据分别接入不同模块”这一点。缺动作标签的视频不适合直接监督 action，但适合训练“当前图 + 语言 + 进度 → 未来目标图”；缺文本标签的机器人轨迹不适合训练语言理解，但适合训练 goal image conditioned policy 如何把视觉目标转成动作。这种模块分工让 partially-annotated data 的使用路径比较清楚。

7.2 结果为什么站得住

论文不是只给单一主表，而是用多组互相对应的证据支撑核心设计：CALVIN 主表验证完整 GR-MG 的 long-horizon 提升；w/o text、w/o image 验证双模态条件；w/o progress 与目标图相似度指标验证进度条件；10% data scarcity 验证无文本机器人轨迹对 policy 有用；真实机器人 w/o part. ann. data 和生成图可视化验证缺动作标签视频对生成器和 OOD 目标理解有帮助。few-shot 部分还指出 policy 是瓶颈，和结论里的扩展方向一致。

7.3 作者自述的局限与未来方向

两个模块目前独立训练：生成器用 timestep 得到 progress 和 ground-truth future frame，policy 用 ground-truth goal image；作者把联合训练留作未来工作。
few-shot novel skills 中，目标图生成器可生成准确目标图，但 policy 仍难以执行，作者计划用更多真实世界 data w/o text labels 扩大 policy 训练。
结论中还提出要扩大两个模块的 partially-annotated data 训练规模，并考虑引入 depth information 提升动作预测准确性。

7.4 适用边界

GR-MG 适用于能从视觉中表达中间目标状态的操作任务，并假设生成器可以定期生成对 policy 有用的 sub-goal image。对于目标无法通过单张 RGB sub-goal 表达、深度/接触信息关键、或 policy 对真实执行动力学要求极高的任务，论文没有给出充分覆盖。真实机器人实验虽包含非 pick-and-place 任务与多类 OOD 设置，但仍是在作者自建平台、相机配置和任务集合内验证。
