Unified Diffusion VLA: Vision-Language-Action Model via Joint Discrete Denoising Diffusion Process

1. 论文速览

难度评级：★★★★★。需要熟悉 VLA、visual chain-of-thought、VQ tokenization、FAST action tokenization、discrete diffusion / mask-predict、attention mask 设计和机器人 imitation learning benchmark。

关键词：Vision-Language-ActionDiscrete DiffusionJD3PHybrid AttentionFuture Image Generation

核心贡献清单

• Unified Diffusion VLA。论文提出把 understanding、generation、acting 统一在一个 transformer 内，而不是通过外部 image/action decoder 或分离过程拼接。
• JD3P。Joint Discrete Denoising Diffusion Process 把未来图像和动作放入同一个离散 mask-denoise 轨迹，使动作在每轮都能接收未来图像中间结果的指导。
• Hybrid attention。图像块和动作块内部用 bidirectional attention，跨块保持 causal 方向，避免 action-to-vision 信息泄露，同时保留 action 对 future image 的条件依赖。
• 训练和推理配套设计。两阶段训练先给 VLM 注入未来图像生成能力，再在机器人动作数据上联合训练；推理时使用 prefix KV cache、prefilled special tokens、confidence-guided decoding 和 decoding space mapping。

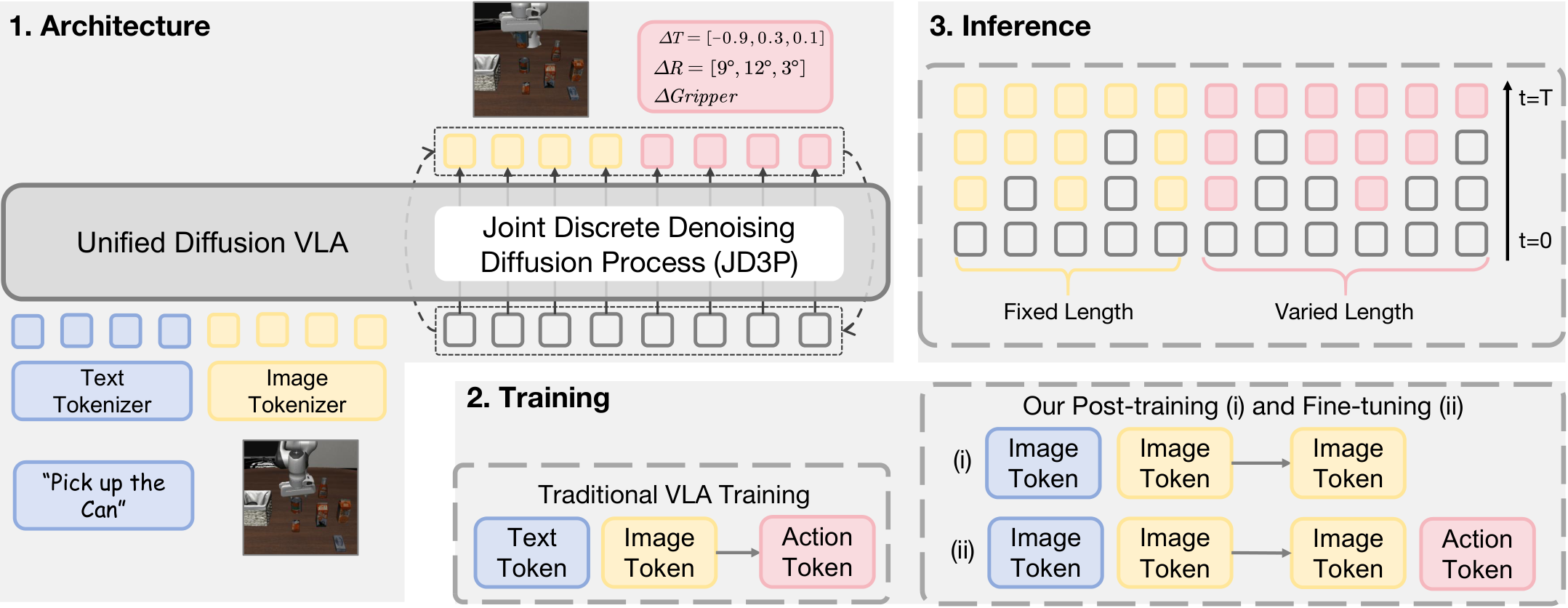

Figure 1. UD-VLA 总览：架构、两阶段训练和 JD3P 推理。输出端包括固定长度 future image tokens 与可变长度 action tokens。

2. 动机

2.1 要解决的问题

VLA 的任务是读入自然语言指令和视觉观测，并输出能在物理世界中执行的动作。近期 unified VLA 开始把未来图像纳入 understanding-acting loop：先预测未来视觉状态，再把动作预测转化为“怎样达到这个未来状态”的 inverse kinematics 问题。

论文认为真正的统一不只是把输出模态放在同一个序列里，而是让视觉生成和动作生成彼此增益。若未来图像只在训练阶段作为辅助任务，或推理时图像生成和动作生成分开执行，动作 token 只能有限地吸收未来视觉信息。

2.2 已有方法的局限

2.3 本文高层思路

UD-VLA 的核心假设是：生成未来图像与生成动作应该在同一个同步去噪过程中共同优化。随着未来图像从粗到细被恢复，动作 token 也从 mask/噪声状态逐步恢复；每一步动作都能 attend 到当前去噪阶段的未来图像，从而获得持续、充分的视觉指导。

3. 相关工作脉络

4. 方法详解

4.1 Unified Tokenization

UD-VLA 把语言、视觉、动作转换为离散 token 并拼成单一序列。语言 token 设计跟随 Emu3；当前和未来图像由 VQ tokenizer 离散化；动作由 FAST tokenizer 表示。作者用 <BOI>/<EOI> 标记 image block，用 <BOA>/<EOA> 标记 action block。

4.2 Hybrid Attention

Hybrid attention 的基本规则是：text/current image 作为理解输入；future image block 和 action block 是输出。块内允许 bidirectional attention，让图像 token 或动作维度之间充分交互；块间保持 causal direction，让 future image 只能看输入，action 能看输入和 future image，但不允许 action 信息回流到 vision。

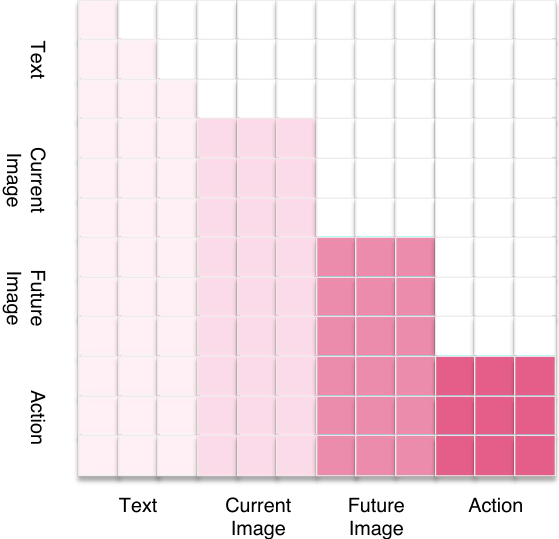

Figure 2. Hybrid attention。论文强调 action-to-vision 被禁止，以避免粗动作信息泄露和错误累积。

直观理解：一张图像内部的 patch/token 没有严格先后因果，动作的不同空间维度也没有严格 token 顺序，因此块内 bidirectional 更合适；但“当前观测 - 未来图像 - 动作”之间存在方向性，所以跨块需要 causal。

4.3 Joint Discrete Denoising Diffusion Process

JD3P 把未来图像 tokens $\mathbf{v}_0$ 和动作 tokens $\mathbf{a}_0$ 合成一个序列。前向 noising 不是加高斯噪声，而是以概率 $\beta_t$ 把 token 替换为特殊 mask token $\mathrm{M}$；反向 denoising 则预测被 mask 位置的原始 token。

反向分解为视觉恢复和动作恢复两部分：

4.4 Loss Function

训练时作者不显式展开完整多步 diffusion chain，而采用 single-step mask-predict objective：随机采样 mask ratio $\rho_t$，遮住 clean future image/action token 的一部分，只在被遮住的位置上计算 cross-entropy。

附录 Loss Formulations 还定义了表 1 中用于比较不同 VLA 的 MSE、continuous diffusion、discrete diffusion、next-token prediction 四类 loss。报告中最关键的是 $\mathcal{L}_{\mathrm{Diff\text{-}disc}}$：它是有限词表上的 masked-token prediction，而不是连续空间的 noise prediction。

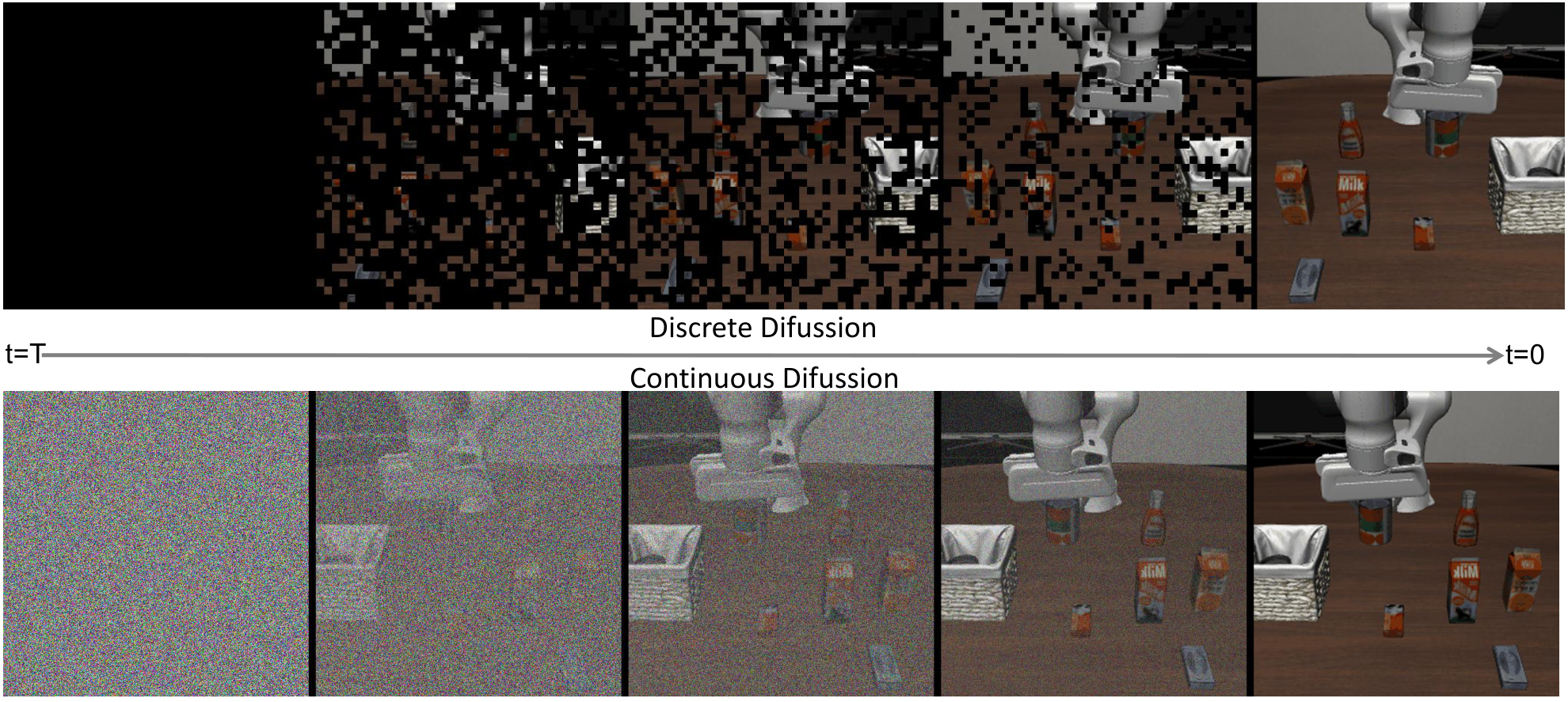

Figure 3. 附录中的 discrete diffusion 与 continuous diffusion 对比。UD-VLA 选择离散扩散，因为图像 token 和动作 token 都已经被映射到有限 codebook 中。

4.5 两阶段训练

1. Stage (i): world-model style post-training。从 pretrained VLM backbone 初始化，在大规模视频数据上训练未来图像预测，序列为 [text; current image; future image]，目标是给 VLA 注入建模未来状态的能力。
2. Stage (ii): robot action fine-tuning。在下游机器人动作数据上使用完整序列 [text; current image; future image; action]，按 JD3P 联合训练图像生成与动作生成。

附录 Training Details 给出训练资源：CALVIN-ABCD action chunk 10，8 张 H100 训练约 24 小时；LIBERO 四个 suite 联合训练，action chunk 10，8 张 H100 约 30 小时；SimplerEnv 用 Bridge 数据训练，action chunk 5，8 张 H100 约 30 小时；真实世界实验收集 600+ 轨迹，action chunk 8，8 张 H100 约 8 小时。正文 real-world task 小节还写了另一个配置：4 张 H100 训练 24 小时、9000 steps、batch size 64、learning rate 8e-5、weight decay 0.1。两处 GPU/时长表述存在不完全一致，应复现时以官方代码配置进一步核对。

4.6 推理

推理从全部 mask 的 future image/action token 开始，重复少量迭代。每轮并行预测所有 mask 位置的分布，根据 confidence 选择一部分最可靠的位置填入 token，其余继续 mask。mask ratio 用 cosine schedule 从高到低变化。

5. 实验与结果

5.1 Benchmarks

5.2 Main Results in Simulation

5.3 In-Depth Analysis / Ablation

5.4 Real-World Experiment

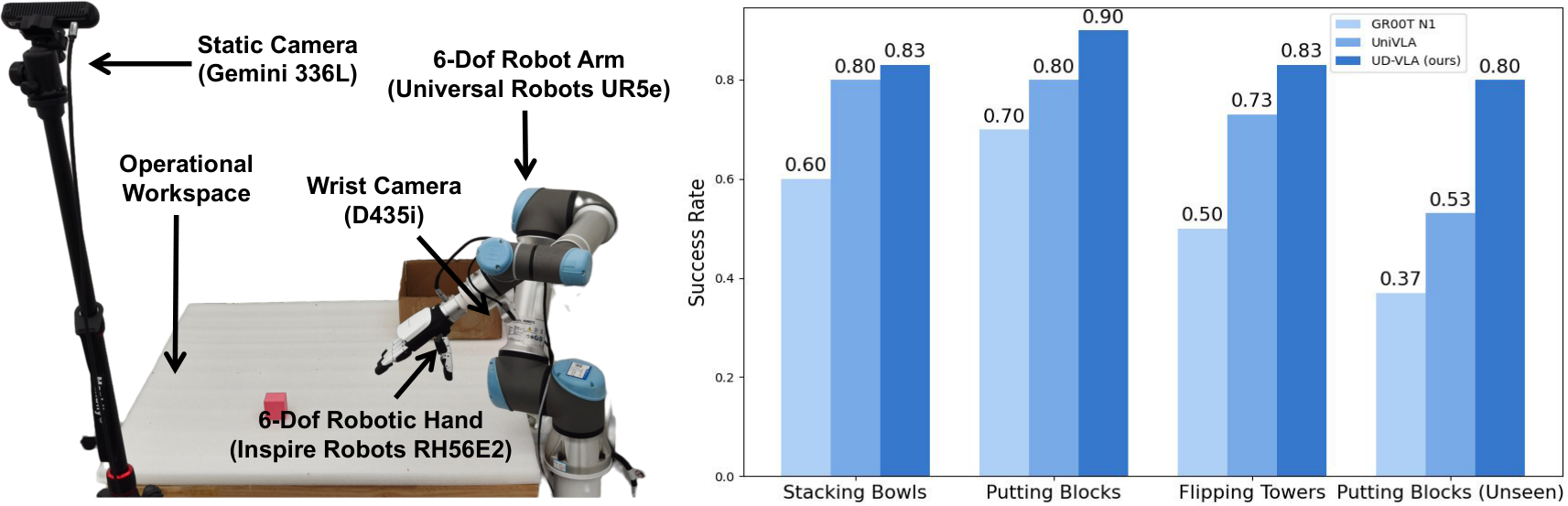

Figure 4. 真实机器人系统：UR5e、Inspire RH56E2 手、D435i wrist camera、Gemini 336L static camera，以及真实任务结果图。

真实世界数据包括三类任务：stacking bowls、putting blocks into a box、flipping towers/towels。每类任务包含不同颜色和形状物体，数据在三个背景中采集；正文写每类 200 条轨迹、15 Hz，附录写总计 600+ 轨迹。评估包含 seen 和 unseen；unseen 包括新物体和新背景。

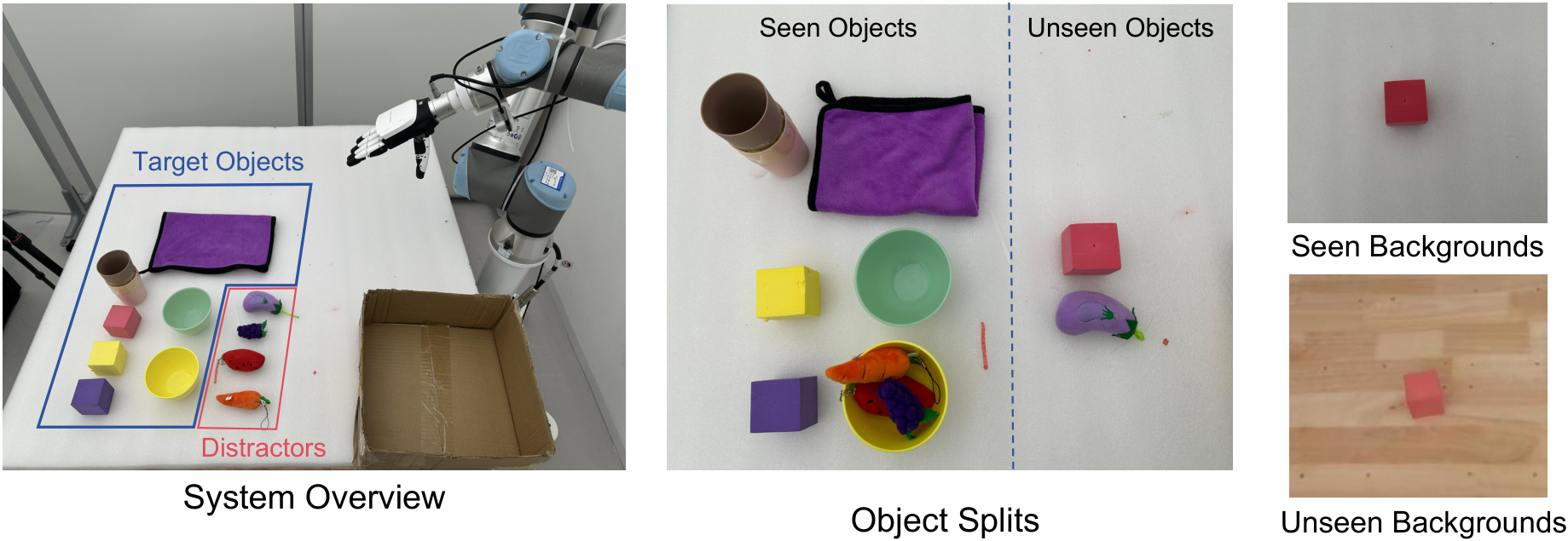

Figure 5. Appendix 中的 real-world setting：target objects、distractors、seen/unseen object split 和 seen/unseen backgrounds。

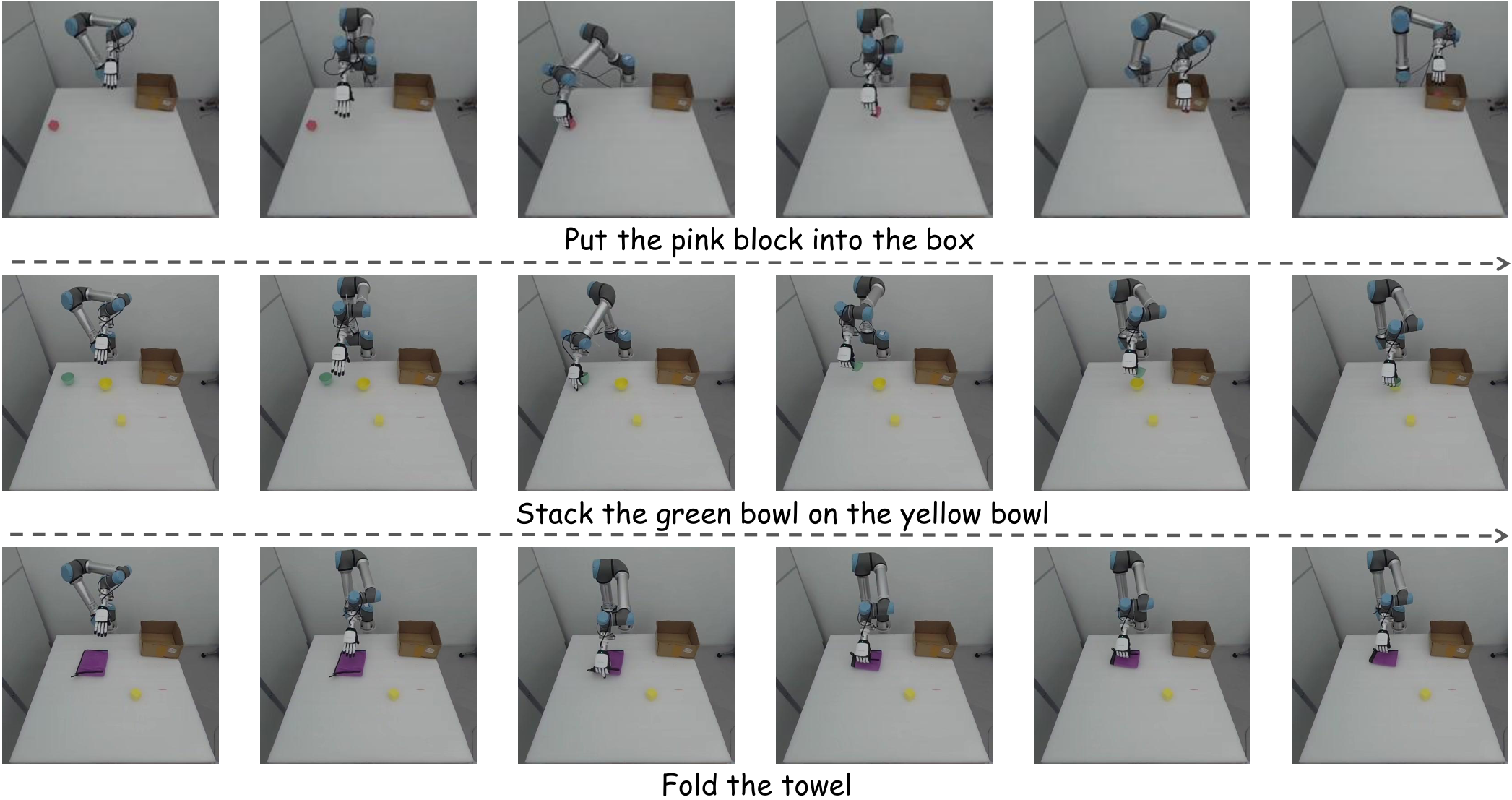

Figure 6. 三类真实任务演示：put block into box、stack bowls、fold towel/tower。

论文文字报告 UD-VLA 在所有真实任务上均优于 GR00T N1 和 UniVLA，且各任务成功率超过 80%。作者解释 seen tasks 中 action quantization 改善动作精度，joint denoising 保证动作质量；unseen tasks 中，未来图像生成改善对未见目标和背景的视觉泛化。

5.5 Future Image Generation Visualization

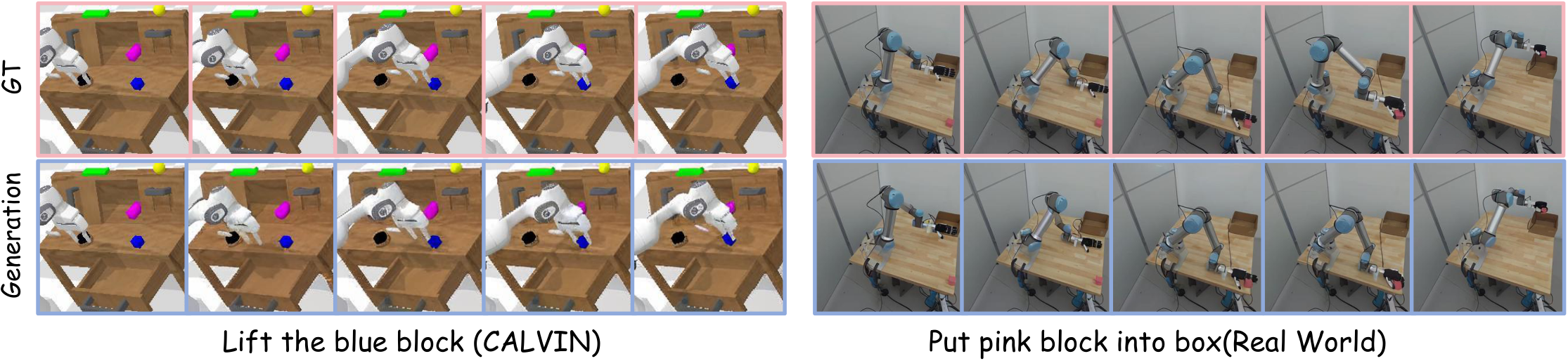

Figure 7. 未来图像生成可视化：CALVIN 和真实世界中比较 GT 与 Generation。作者承认像素级 fidelity 不高，但认为任务进展信息足以指导控制。

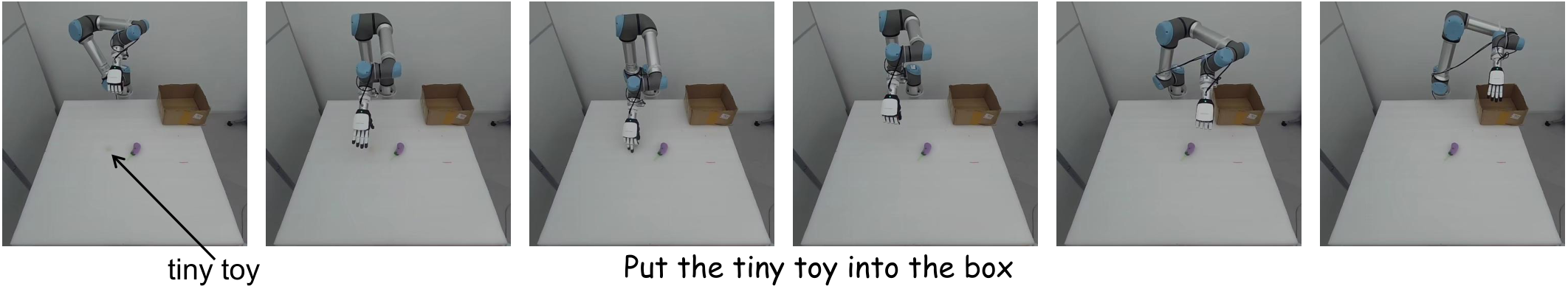

Figure 8. 附录展示半径约 1.5 cm tiny toy 的精细操作示例。

6. 论文内分析与讨论

6.1 作者给出的机制解释

• Future image 是视觉 CoT。CALVIN 结果中，作者把显式未来图像生成视为更有效的 chain-of-thought，因为动作预测能以未来视觉结果为条件。
• Multi-step diffusion 促进视觉-动作信息交换。相对单步 filled-token 预测，JD3P 通过多轮中间态让图像与动作持续交互。
• 图像生成需要 bidirectional attention。论文认为图像 token 之间主要是空间一致性关系，不适合 strict causal next-token；动作不同维度也没有天然因果顺序。
• 离散扩散兼顾效率和性能。AR 的速度为 50.2 tokens/s；JD3P 为 219.3 tokens/s，同时 Avg. Len. 最高。

6.2 作者自述的生成局限

论文在可视化分析中明确承认：生成未来帧缺少视觉 fidelity，尤其是机械臂和背景等细粒度细节。这被归因于没有大规模 generative pretraining，以及为了效率使用较少 token 的压缩图像。作者的结论是，尽管像素级准确很难，生成结果仍可靠地表达任务进展，足以服务 action planning。

7. 分析、局限与边界

7.1 这篇论文最有价值的地方

按论文自身证据，最有价值的部分是把 future visual reasoning 从“辅助训练目标”推进到“推理时共同优化的中间结构”。JD3P 让 action token 不是一次性读完 future image 后生成，而是在每一步离散去噪中都接收 future image token 的中间态指导。CALVIN 消融中 Future Image 相比 Null 从 4.21 到 4.64，JD3P 相比 AR 从 4.18 到 4.64，同时速度从 50.2 到 219.3 tokens/s，这是论文最直接支撑该设计的证据。

7.2 结果为什么站得住

结果由三类仿真 benchmark、真实机器人和多组消融共同支撑：CALVIN 检查长序列语言操作，LIBERO 检查 spatial/object/goal/long 泛化，SimplerEnv 检查 real-to-sim transfer；真实实验又覆盖 seen/unseen 物体和背景。消融没有只比较完整模型与弱 baseline，而是分别拆 attention、visual generation target、decoding mechanism，这让“hybrid attention + future image + JD3P”的因果链条更清楚。

7.3 局限

• 未来图像质量有限。作者明确承认预测帧细节不够，尤其是机械臂和背景。若任务需要精确几何、遮挡关系或接触状态，低 fidelity future image 可能不足。
• 真实世界规模仍小。真实实验为三类任务、600+ 轨迹，虽然包含 unseen 设置，但还不足以证明跨机器人、跨场景、跨技能的大规模通用性。
• 文本与表格存在不一致。SimplerEnv overall 在正文和表格中冲突；训练资源在正文 real-world 小节和附录 training details 中也有不同描述，复现时需要核对官方代码。
• 依赖离散 tokenization 质量。视觉和动作都被压缩为离散 token，VQ codebook 和 FAST action tokenizer 的量化误差可能限制细粒度控制。

7.4 适用边界

论文证据主要覆盖语言条件 manipulation benchmark 和受控真实桌面任务。尚未证明其适用于长时移动操作、复杂力控装配、高速动态操作、开放环境安全约束，或未见机器人形态。真实硬件使用 UR5e + dexterous hand + RGB-D/静态相机；换到其他 embodiment 时 action tokenizer、chunk、camera views 和 controller 可能需要重调。

8. 可复现性审计
